K1600 Reglage du bloc optique

#1MessageSujet: K1600 Reglage du bloc optique   Ven 11 Nov 2016 - 16:36

Nos machines sont équipées d'un réglage automatique du feu de croisement le fameux phare de virage adaptatif
Ce feux se règle automatiquement selon l'inclinaison et l’assiette de la machine mais il se peut que le bloc optique complet ne soit pas bien réglé à sa sortie usine et qu'il éclaire soit trop haut soit trop bas. le bloc optique complet est réglable en hauteur !

Voici l'explication en détail de la manipulation récupérée sur un autre site et éditée par olivier_999 que je remercie au passage.

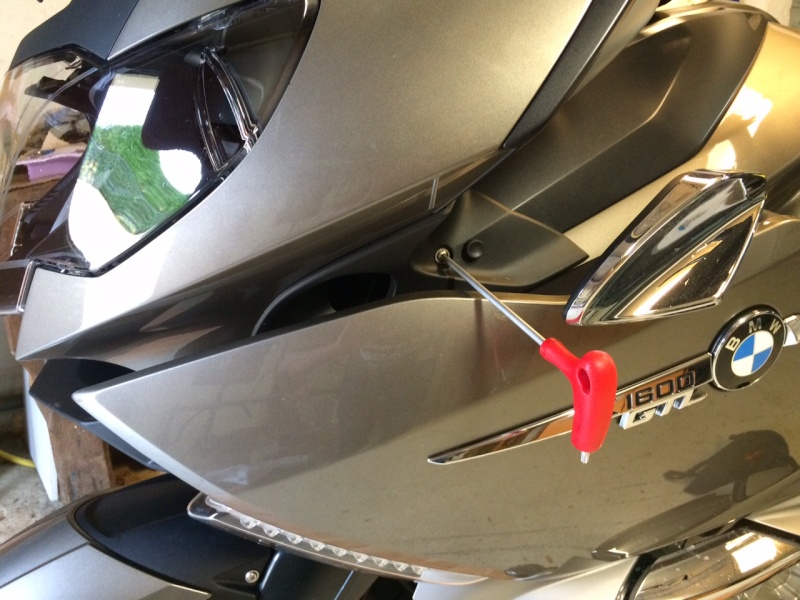

1) Coté gauche de la moto, enlever la petit cache noir situé derrière le déflecteur d'air, à l'aide d'une clé Torx de 25



2) Une fois la vis enlevée, glisser le petit cache vers l'arrière pour le sortir

3) on accède à une vis Torx de 25 avec une double flèche marquée up (montée) ou Down (descente).



Je pense qu'il est nécessaire d'avoir une lampe de poche pour accéder correctement à cette vis de réglage

Il est vrai que le phare se règle automatiquement en inclinaison et en hauteur selon la position de la moto !
Le réglage décrit plus haut permet de régler la position de tout l'ensemble du bloc optique code phare et veilleuse.
Vous pouvez avoir un réglage automatique mais il faut dans un premier temps avoir une position "0" ou neutre qui reste valable.
Dans la mesure ou BMW a mis ce réglage c'est pas pour rien et qui mieux que le pilote peut apprécier si l’éclairage est correct ou non.

Malheureusement ce réglage n'est pas repris dans le livret de bord ce qui est dommage.

J'espère avoir été clair mais je reste disponible pour tout complément d'information impec
avatar
jll78
Membre Actif
Membre Actif

Messages : 5201
Age : 59

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#2MessageSujet: Re: K1600 Reglage du bloc optique   Ven 11 Nov 2016 - 16:39

Merci pour ce tuto !  impec
avatar
Ghost Dog
Fondateur
Fondateur

Messages : 12556
Age : 47

http://straight-six.forumactif.com

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#3MessageSujet: Re: K1600 Reglage du bloc optique   Ven 11 Nov 2016 - 18:16

Oui, merci à toi, très intéressant .
avatar
-YVON-
Désactivé
Désactivé

Messages : 9016

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#4MessageSujet: Re: K1600 Reglage du bloc optique   Ven 11 Nov 2016 - 19:03

Plus clair, on n'aurait pas pu faire.
Très intéressant, un grand merci pour ton partage Wink
avatar
Anthobal
SuperModo
SuperModo

Messages : 5746
Age : 49

http://straight-six.forumactif.com/

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#5MessageSujet: Re: K1600 Reglage du bloc optique   Ven 11 Nov 2016 - 19:11

Utile ! Merci !

________________________________________________
avatar
K-Owner
SuperModo
SuperModo

Messages : 1844
Age : 57

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#6MessageSujet: Re: K1600 Reglage du bloc optique   Ven 11 Nov 2016 - 21:00

J'ai juste une petite remarque, je ne sais pas si ce système de réglage est présent sur toutes les machines pourvu du phare de virage adaptatif depuis 2011 ou est ce que ce reglage a été ajouté lors de la grande "mise à jour de 2013".
A vous de vérifier l’existence de ce réglage sur les modèle les plus anciens.

Bonne soirée a tous
avatar
jll78
Membre Actif
Membre Actif

Messages : 5201
Age : 59

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#7MessageSujet: Re: K1600 Reglage du bloc optique   Ven 11 Nov 2016 - 21:00

impec
avatar
Anthobal
SuperModo
SuperModo

Messages : 5746
Age : 49

http://straight-six.forumactif.com/

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#8MessageSujet: Re: K1600 Reglage du bloc optique   Sam 19 Nov 2016 - 18:49

Bonsoir a tous,
Après vérification dans mes bases de données ce système existe bel et bien sûr tous les modèles avec phare adaptatif
A la prochaine
avatar
jll78
Membre Actif
Membre Actif

Messages : 5201
Age : 59

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#9MessageSujet: Re: K1600 Reglage du bloc optique   Sam 19 Nov 2016 - 18:51

Merci pour la précision impec
avatar
Anthobal
SuperModo
SuperModo

Messages : 5746
Age : 49

http://straight-six.forumactif.com/

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#10MessageSujet: Re: K1600 Reglage du bloc optique   Dim 1 Oct 2017 - 15:51

super merci applause
avatar
bull62
chtimi
chtimi

Messages : 95
Age : 61

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#11MessageSujet: Re: K1600 Reglage du bloc optique   Dim 1 Oct 2017 - 18:07

je ne savais pas... merci Jean luc impec
avatar
michel 79
discothèque
discothèque

Messages : 2538
Age : 60

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#12MessageSujet: Re: K1600 Reglage du bloc optique   Dim 1 Oct 2017 - 23:38

Réglage suivant l'usure des pneus.
avatar
Pitchou29
Bretonnie
Bretonnie

Messages : 697
Age : 48

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#13MessageSujet: Re: K1600 Reglage du bloc optique   Lun 2 Oct 2017 - 1:26

Comment ça ?

Thierry

Pitchou29 a écrit:Réglage suivant l'usure des pneus.
avatar
Kappaman
Aviateur
Aviateur

Messages : 408
Age : 58

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#14MessageSujet: Re: K1600 Reglage du bloc optique   Lun 2 Oct 2017 - 7:45

Un bon concessionnaire lors du remplacement d'un pneu vérifie la hauteur de l'éclairage et l'ajuste avec cette vis. Pneus avant neuf avec pneu arrière a 60% d'usure le feux de croisement sera plus haut.
avatar
Pitchou29
Bretonnie
Bretonnie

Messages : 697
Age : 48

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#15MessageSujet: Re: K1600 Reglage du bloc optique   Lun 2 Oct 2017 - 9:17

Merci de l'information. Toujours très bien de connaître ce genre de chose.
avatar
Pierrot 67310
Pays des Cigognes
Pays des Cigognes

Messages : 861
Age : 58

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#16MessageSujet: Re: K1600 Reglage du bloc optique   Lun 2 Oct 2017 - 11:44

J'ai juste une petite question, je ne vois pas ce système de réglage et est-il présent sur toutes les machines 2017, merci,
avatar
jlv83

Messages : 75
Age : 62

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#17MessageSujet: Re: K1600 Reglage du bloc optique   Lun 2 Oct 2017 - 11:56

Tout à fait, je m'en étais servi quand j'avais re régler mon phare sur la 2017.

Thierry
avatar
Kappaman
Aviateur
Aviateur

Messages : 408
Age : 58

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#18MessageSujet: Re: K1600 Reglage du bloc optique   Lun 2 Oct 2017 - 14:47

Merci Thierry, je vais re régler mon phare dans le garage...car trop haut,
avatar
jlv83

Messages : 75
Age : 62

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#19MessageSujet: Re: K1600 Reglage du bloc optique   Lun 2 Oct 2017 - 19:43

Slt tous,
sur ma 1ere K16 de 2011 ce réglage était bien présent coté gauche.
De mémoire, il y a aussi un réglage similaire coté droit.

Attention si vous y touchez, c'est très sensible. Repérez votre position de départ.

Wink
avatar
swhanda
Agent Spécial
Agent Spécial

Messages : 572
Age : 63

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#20MessageSujet: Re: K1600 Reglage du bloc optique   Lun 20 Nov 2017 - 7:31

Bjr à tous,
Lorsque mon cons a remplacé mon commodo gauche (car grippage de la cde de Cruise control) sous garantie, il m'a dit, lors de la reprise de ma moto, qu'ils avaient raccordé la machine à l'ordi, car ils devaient aussi réinitialiser le réglage du phare adaptif dont elle équipée.


Moi, je crois plutôt que, le nouveau commodo, qui est repris dans le système CamBus a dû être reconnu par celui-ci et qu'ils ont dû réinitialiser tous les éléments Cambus se trouvant sur la moto.
Cette réinitialisation a peut-être nécessité l’une ou l’autre action sur la moto, (l’incliner vers la gauche et la droite et aussi en appuyant sur l’arrière de la moto) pour que le système trouve le point du milieu.
avatar
KAKIEK52

Messages : 51
Age : 66

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#21MessageSujet: Re: K1600 Reglage du bloc optique   Ven 8 Déc 2017 - 17:54

Merci pour l'indication, j'en ai justement besoin, les voitures me font des appels de phare, et mon potre qui roule devant me dit que c'est trop haut, il est ébloui dans ses rétros. Après vérification, c'est effectivement trop haut, je vais
essayer le réglage.

Michel
avatar
K 16 17
Bricoleur
Bricoleur

Messages : 986
Age : 66

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#22MessageSujet: Re: K1600 Reglage du bloc optique   Ven 8 Déc 2017 - 18:17

Bon impeccable, c'est très facile, maintenant faudra que j'essaie pour voir si je ne l'ai pas trop descendu.
Merci encore Jean Luc, parce que sur le bouquin, nada..
avatar
K 16 17
Bricoleur
Bricoleur

Messages : 986
Age : 66

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#23MessageSujet: Re: K1600 Reglage du bloc optique   Ven 8 Déc 2017 - 18:19

Bonsoir,
avant de toucher à ce réglage, qui est très sensible, il y aurait "peut être" (je n'en suis pas sûr) une relation avec le capteur d'assiette ce trouvant à l'arrière gauche à vérifier.

Au démarrage de la moto, le feu de croisement doit effectuer son réglage automatique en hauteur. C'est très visible sur un mur, une porte de garage ou autre...

Si non; le capteur est en cause.
Si oui; réglage à faire au niveau du bloc phare.

Wink
avatar
swhanda
Agent Spécial
Agent Spécial

Messages : 572
Age : 63

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#24MessageSujet: Re: K1600 Reglage du bloc optique   Ven 8 Déc 2017 - 18:21

De mémoire, le réglage de gauche agit sur la totalité du bloc optique et celui de droite sur la hauteur des feux de route.
Wink
avatar
swhanda
Agent Spécial
Agent Spécial

Messages : 572
Age : 63

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#25MessageSujet: Re: K1600 Reglage du bloc optique   Sam 9 Déc 2017 - 7:37

En tournant la vis à gauche, tout bouge devant, sur la mienne rien derrière le cache à droite.
avatar
K 16 17
Bricoleur
Bricoleur

Messages : 986
Age : 66

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#26MessageSujet: Re: K1600 Reglage du bloc optique   Sam 9 Déc 2017 - 8:35

K 16 17 a écrit:En tournant la vis à gauche, tout bouge devant, sur la mienne rien derrière le cache à droite.

Bonjour Michel,
Rien d'étonnant à ce que tu n’aies pas la vis de droite, elle n'est pas positionnée de la même façon ni au même endroit.
En regardant mieux, tu devrais la trouver.

Wink
avatar
swhanda
Agent Spécial
Agent Spécial

Messages : 572
Age : 63

Revenir en haut Aller en bas

Re: K1600 Reglage du bloc optique

#27MessageSujet: Re: K1600 Reglage du bloc optique
